Smarte Leuchten selbst bauen — mit modularen Bluetooth-Komponenten
Wenn Sie eine bestehende Leuchte nachrüsten — oder eine neue entwerfen —, um sie smart zu machen, also sowohl drahtlos vernetzt als auch mit Sensoren ausgestattet, gibt es pro Leuchte eine ganze Reihe von Faktoren abzuwägen:
- Treibertyp und Ausgangsleistung
- Treiberabmessungen (müssen ins Gehäuse passen)
- IP-Schutzart
- Funkempfang — ob das Signal in ein oft metallisches Gehäuse hinein- und hinausgelangt
- ob ein Bewegungs- und/oder ein Lichtsensor (Lux) nötig ist
- Dimmbarkeit und Farbsteuerung (Tunable White)
Schon der Treiber allein ist ein Projekt. Eine klassische Ein/Aus-Leuchte fordert ihren Treiber kaum; eine dimmbare verlangt viel — ein schlecht ausgelegter dimmbarer Treiber brummt hörbar, sobald die Helligkeit zwischen 0 und 100 % liegt, und die PWM-Frequenz entscheidet, ob das Licht vor der Kamera flackert. Den richtigen Treiber zu wählen ist schon für sich anspruchsvoll. Kombinieren Sie ihn mit den Faktoren oben, wird es zur echten Herausforderung, einen passenden Hardware-Satz zu finden.
Zwei Dinge machen eine Leuchte smart
Es bedeutet zweierlei: Die Leuchten verbinden sich miteinander, und sie übernehmen die alltäglichen Anpassungen selbst.
Die Konnektivität beginnt mit Bluetooth. Jede Leuchte tritt einem lokalen MESHLE Bluetooth Mesh bei und spricht direkt mit ihren Nachbarn, ohne Verkabelung zurück zu einem Controller. Ein Netzwerk fasst bis zu 255 Leuchten, und über den MESHLE Edge Server lassen sich mehrere Netzwerke zu bis zu 20.000 Geräten je Anlage verbinden. Alles läuft offline: kein WLAN, keine Cloud, kein Hub. Ein Gateway ist optional, nur wenn Sie Fernzugriff oder eine GLT-Anbindung möchten.
Die Automatisierung ist die zweite Hälfte. Einmal eingerichtet, läuft sie auf jeder Leuchte lokal:
- Präsenzbewusstes Swarm — Licht folgt der Bewegung über eine Gruppe; rund um die Person bleibt es hell, alles andere ruht.
- Tageslichtregelung — ein Lichtsensor liest die Umgebungs-LUX, sodass Leuchten erst unter einer Dunkelheitsschwelle einschalten oder die Helligkeit regeln, statt das Tageslicht zu überstrahlen.
- Tunable White und Human Centric Lighting — die Farbtemperatur verschiebt sich über den Tag von Warm zu Kalt für circadianen Komfort.
- Zeitsteuerung — zeit- und sonnenstandsbasierte Steuerung, auf den Geräten gespeichert, sodass Zyklen ohne geöffnete App und ohne Internet laufen.

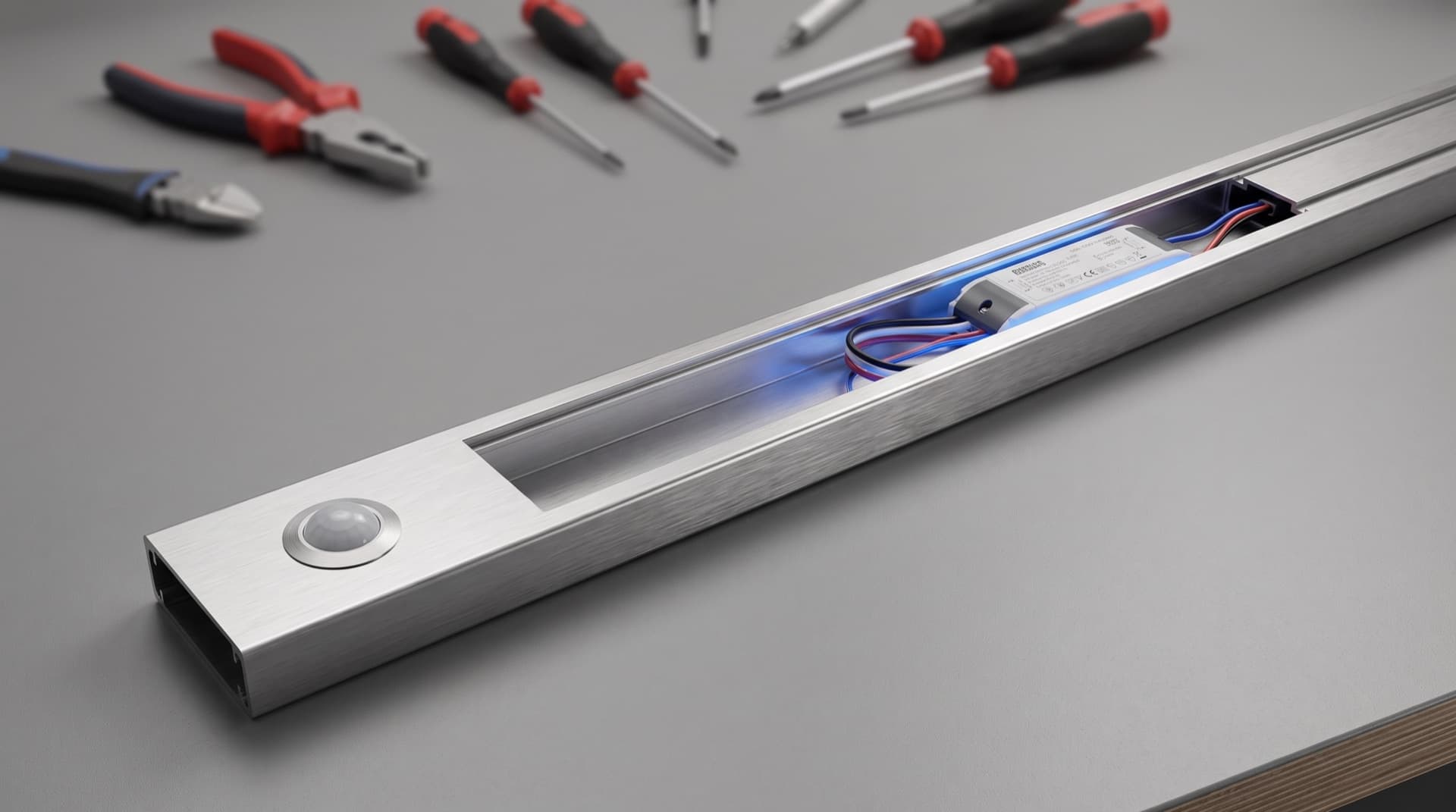

Die Antenne, der Sensor und der Treiber
Das System besteht aus drei Arten von Teilen: einer Bluetooth-Antenne, einem PIR-Sensor und einem Treiber. Antenne und Sensor sprechen beide UART und passen beide in dasselbe 20-mm-Loch — genau das macht sie austauschbar. Der Treiber trägt einen Mikrocontroller, aber kein eigenes Funkmodul: Seine Intelligenz bekommt er von dem, was Sie anstecken.
CUPOWER SKY Antenne
Die CUPOWER SKY Antenne ist ein Bluetooth-Modul mit starker Antenne und UART-Ausgang, das die MESHLE-Bluetooth-Mesh-Firmware ausführt. Sie wird in ein 20-mm-Standardloch in der Metallfläche der Leuchte gesetzt, sodass die Antenne für die Reichweite auf der Metallhaut sitzt, während der Treiber im Gehäuse verborgen bleibt. Es gibt sie in Schwarz, Weiß und Grau passend zur Leuchte, und sie arbeitet mit jedem CUPOWER SKY Treiber.

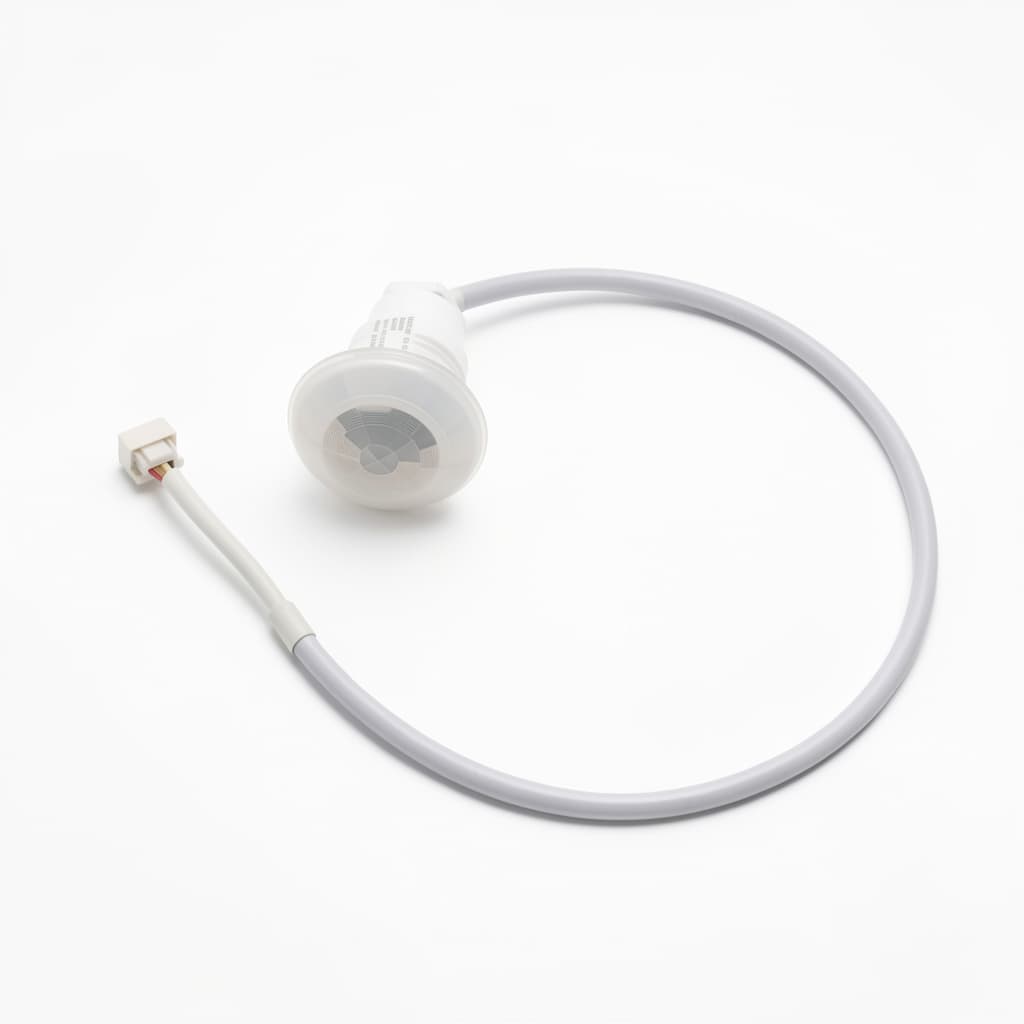

SHARKWARD Bluetooth-Sensor
Der SHARKWARD Bluetooth-Sensor ist ein PIR-Präsenzsensor nach IP66 — mit derselben 20-mm-Lochmontage und demselben UART-Ausgang wie die Antenne. Weil er die gleiche Schnittstelle nutzt, arbeitet er mit jedem CUPOWER SKY Treiber ebenso wie mit dem MESHLE 0-10V Treiber. Die Schutzart IP66 macht ihn auch für Außen- und Nassbereiche geeignet, nicht nur für saubere Innendecken.
CUPOWER SKY Treiber und der MESHLE 0-10V Treiber
Die CUPOWER SKY Treiber sind Konstantstrom-Treiber mit Mikrocontroller, aber ohne Bluetooth — sie nehmen Antenne oder Sensor über ein UART-Kabel auf, und genau dadurch wird das Funkmodul zum austauschbaren Teil statt zur fest verbauten Platine. Die Familie umfasst lineare und kompakte Bauformen sowie Tunable-White-Varianten; das bestätigte lineare Modell 166800 etwa liefert 100–900 mA Ausgang in einem Gehäuse von 405 × 29,5 × 16 mm mit Tunable-White-Ausgang. Auch MESHLEs eigener 0-10V Treiber (4-Kanal) nimmt sowohl die SKY Antenne als auch den SHARKWARD Sensor über UART auf — dieselben modularen Teile spannen also über CUPOWER-Treiber und MESHLEs eigene hinweg.

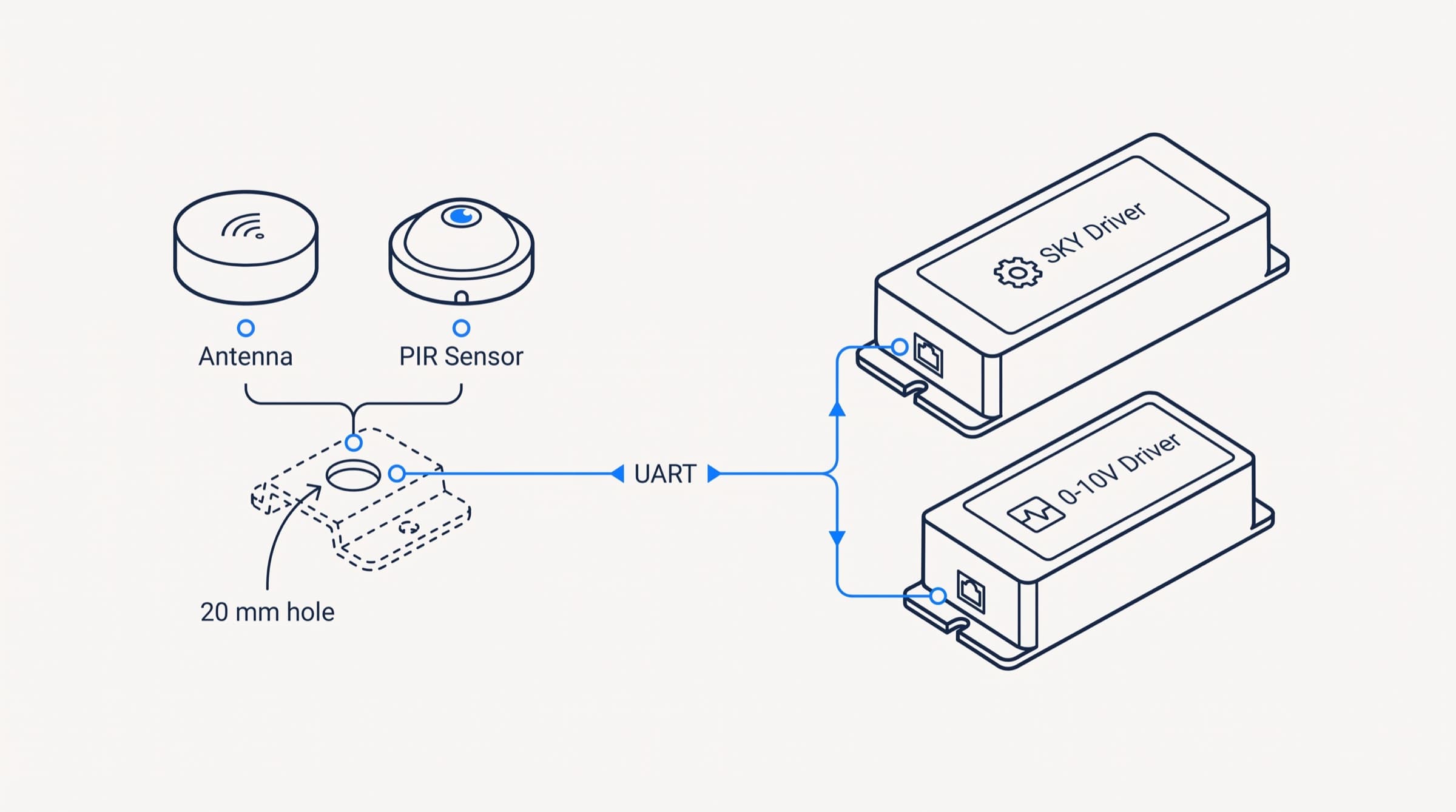

Wie die Teile zusammenpassen
Weil Antenne und Sensor sich eine UART-Schnittstelle und ein 20-mm-Loch teilen, entscheiden Sie pro Leuchte, was sie braucht. Manche Leuchten bekommen nur die Antenne — sie werden Bluetooth-steuerbar und treten dem Mesh bei, verlassen sich für die Präsenz aber auf ihre Nachbarn. Manche bekommen nur den Sensor — sie liefern Präsenzdaten an die Gruppe. Viele bekommen beides und werden zu vollständig selbstbewussten Knoten, die erkennen und reagieren. Die Entscheidung fällt beim Einbau, nicht beim Platinendesign.
Genau dieser eine, austauschbare Baukasten macht das System universell vielseitig. Dieselben Teile wandern in flache Panels, Mast- und Straßenleuchten, Hallenstrahler und Downlights, und dieselben Teile funktionieren über CUPOWER SKY Treiber und den MESHLE 0-10V Treiber hinweg. Ein einziger bevorrateter Komponentensatz deckt einen ganzen Leuchtenkatalog ab — und jede Leuchte, in die er kommt, landet im MESHLE Bluetooth Mesh, offline-first, bereit für Swarm, Tunable White und Tageslichtnutzung.

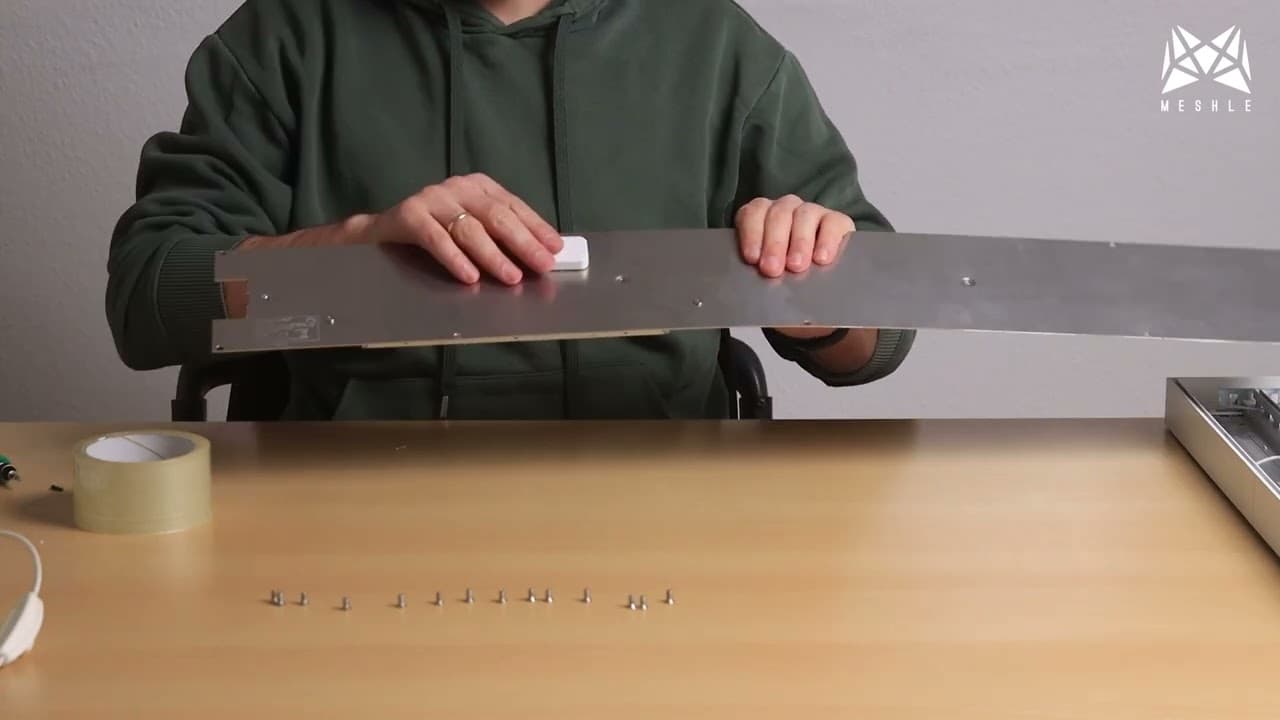

Im Video sehen Sie, wie die SKY Antenne auf einen linearen CUPOWER SKY Treiber montiert wird — die UART-Verbindung und die gemeinsame 20-mm-Aufnahme sind genau das, was aus dem Funkmodul ein austauschbares Teil statt einer fest verbauten Platine macht.
CUPOWER SKY Linear Driver Installation with SKY Antenna | Powered by MESHLE — Montage der modularen Antenne auf den Treiber über UART.
Was die Leuchten können, sobald sie vernetzt sind
Swarm — präsenzbewusstes Licht, das der Bewegung folgt
Verbauen Sie Sensoren und Antennen über eine Gruppe von Leuchten, erhalten Sie MESHLE Swarm: Licht, das weiß, wo Bewegung passiert, und gemeinsam reagiert. Die nächstgelegenen Leuchten gehen auf ihre konfigurierte Helligkeit, weiter entfernte dimmen in einem Gradienten ab, den der innere und äußere Radius jedes Sensors vorgibt, der Rest bleibt im Ruhezustand. Bewegt sich die Bewegung, bewegt sich der helle Bereich mit. Wie sich das im Detail verhält und einrichten lässt, zeigt unser vollständiger Leitfaden zum Schwarmlicht.
Der innere Radius eines Sensors hält volle Helligkeit, während der äußere Radius in einem Gradienten zum Ruhezustand abfällt — ziehen, um die Reaktion der Leuchten zu sehen.

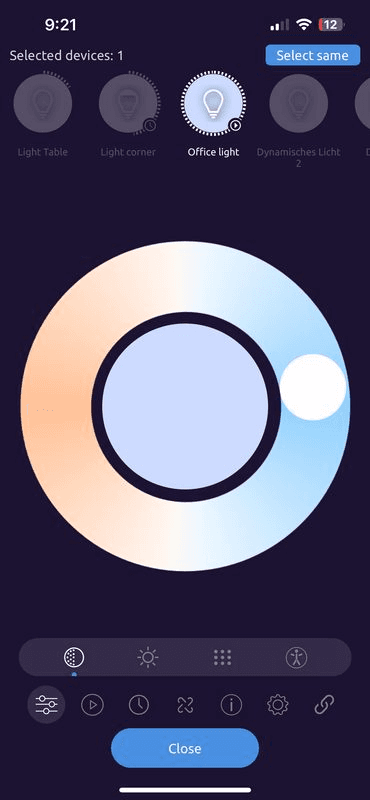

Tunable White und Human Centric Lighting
Mit einem Tunable-White-Treiber liefern dieselben modularen Teile eine Warm-zu-Kalt-Weißsteuerung und Human Centric Lighting — eine Farbtemperatur, die sich über den Tag für den circadianen Komfort verschiebt. HCL läuft zusätzlich zu Swarm: Die eine Ebene entscheidet, wie hell, die andere, welche Farbtemperatur. Wie die Weißlicht-Seite in der MESHLE App funktioniert, zeigt das Tunable-White-Interface (CCT).
Tageslichtnutzung
Fügen Sie der Gruppe einen Lichtsensor hinzu, liest das System die Umgebungs-LUX. Damit lassen sich Leuchten erst einschalten, wenn das Tageslicht unter eine Schwelle fällt, oder die Helligkeit direkt regeln, sodass Kunstlicht nur das ergänzt, was an natürlichem Licht ohnehin schon da ist. Die Einstellungen lassen sich innerhalb einer Gruppe mischen — Leuchten am Fenster regeln gegen das Tageslicht, weiter innen liegende reagieren einfach auf Präsenz.
Wo es am besten funktioniert

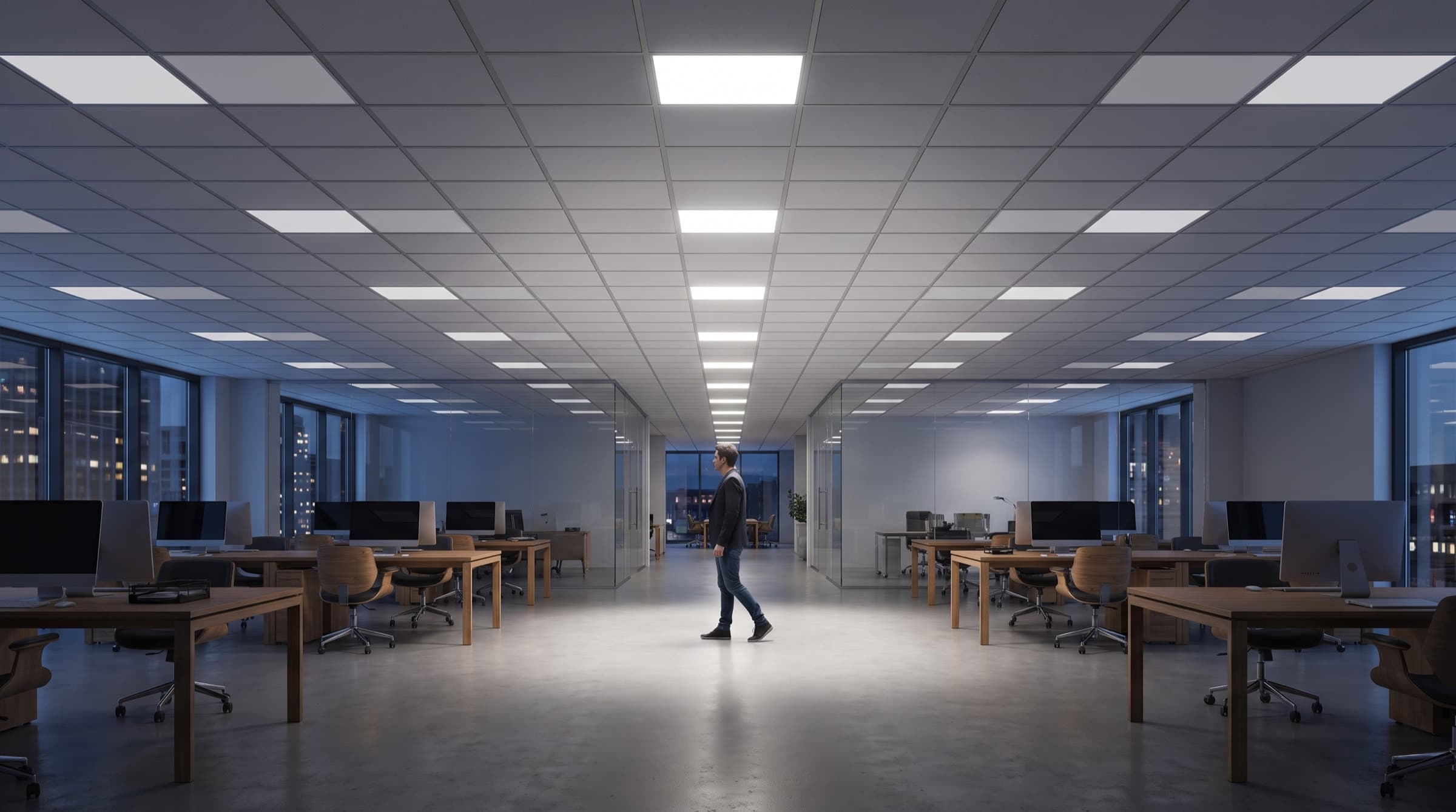

Büro- und Panelbeleuchtung
Flache Panels und lineare Leuchten sind die häufigsten Kandidaten: Eine SKY Antenne in einer Ecke des Metallrahmens macht ein Panel mesh-steuerbar, ein SHARKWARD Sensor macht es präsenzbewusst. Über eine Großraumfläche hinweg laufen die Panels mit Swarm, sodass das Licht den Menschen durch den Raum folgt — manuelle Eingriffe an Schreibtisch- und Stehleuchten bleiben dabei respektiert. Mit einem Tunable-White-Treiber laufen dieselben Panels über HCL und sorgen für circadianen Komfort über den Arbeitstag. Im 3D-Showroom Büro sehen Sie es live.
Straßen-, Mast- und Wegebeleuchtung

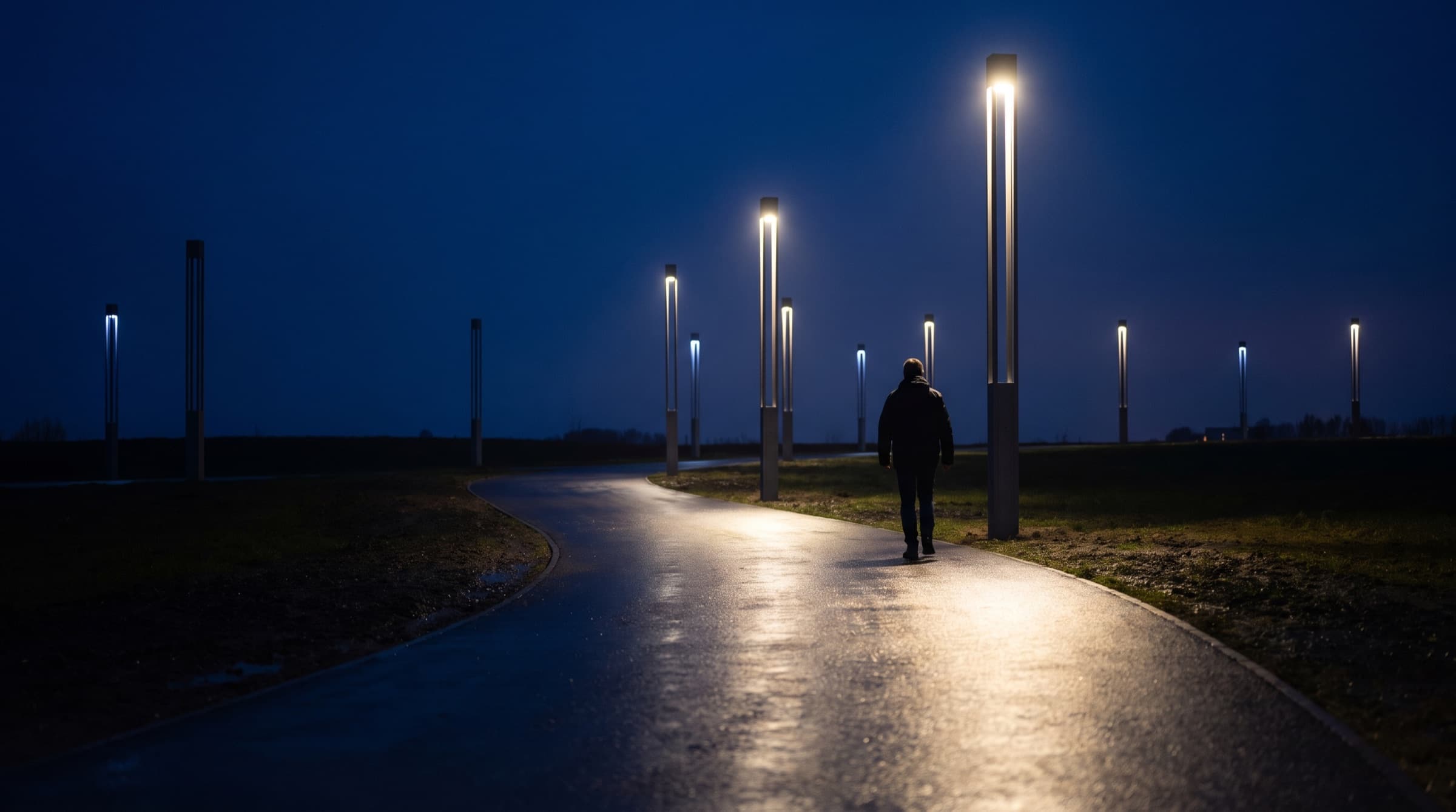

An Mast- und Wegeleuchten sitzt die Antenne auf der Metallhaut — für die Reichweite, die Außendistanzen verlangen — und der SHARKWARD Sensor nach IP66 trotzt dem Wetter. Eine Reihe Mastleuchten wird zur Swarm-Gruppe, in der eine helle Zone Fußgängern, Radfahrern oder Fahrzeugen vorausläuft und hinter ihnen abdimmt, während der übrige Weg im Ruhezustand bleibt. Die Tageslichtnutzung hält die Leuchten bis zur Dämmerung dunkel. Sehen Sie es im 3D-Showroom Abendpark.

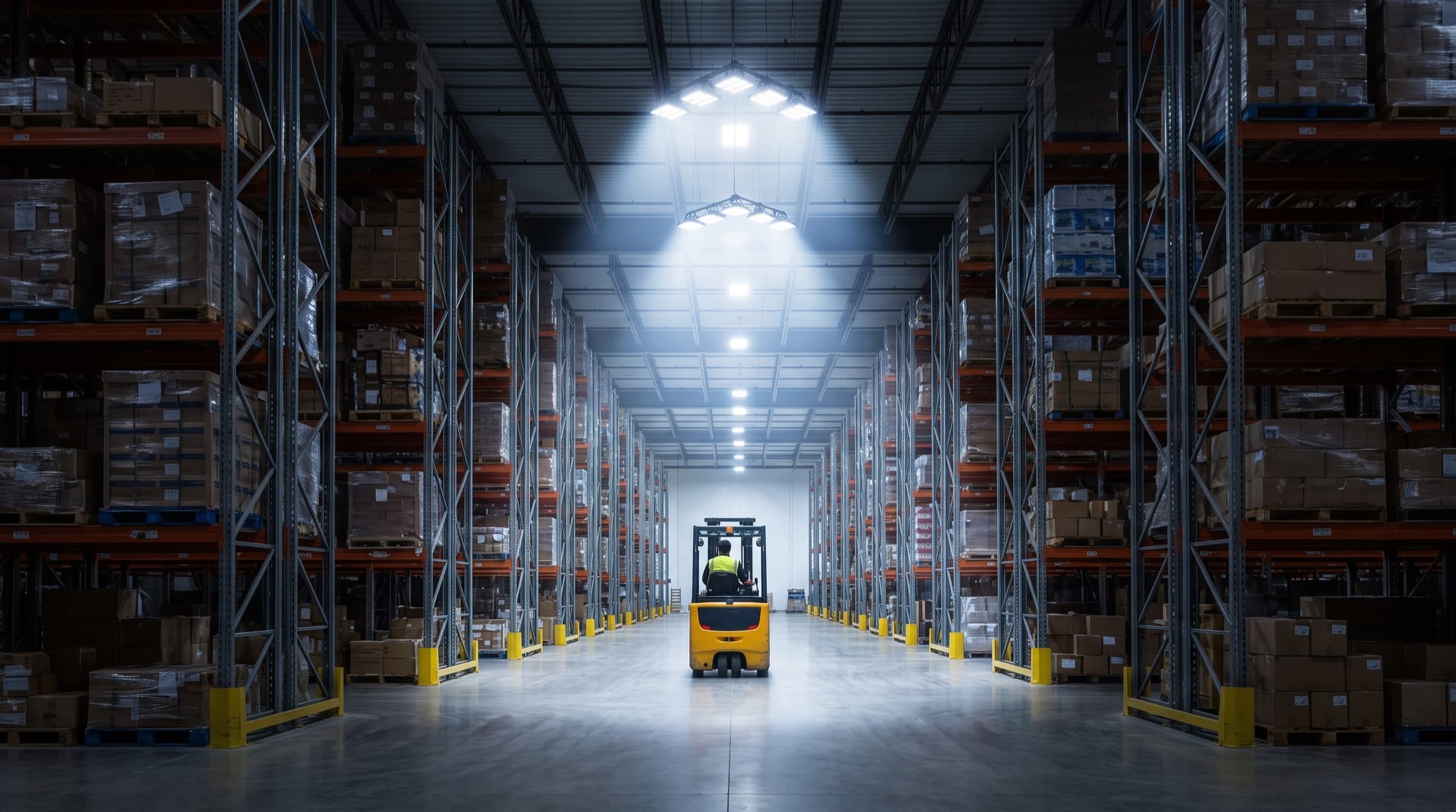

Lager, Parkflächen und Industriehallen
In großen Innenräumen verschwendet Dauerlicht am meisten. Setzen Sie die modularen Teile in Hallenstrahler und Lichtbänder, gruppieren Sie sie, und Swarm beleuchtet nur den Gang oder Bereich, in dem sich ein Stapler, Kommissionierer oder Fahrzeug tatsächlich bewegt. Der Rest der Halle hält einen Ruhepegel, der Sicherheits- und Bewegungsanforderungen weiterhin erfüllt. Weil die Antenne ein austauschbares UART-Teil ist, skaliert dieselbe Leuchtenfamilie vom einzelnen Gang bis zum gesamten Campus. Erkunden Sie den 3D-Showroom Lagerhalle.

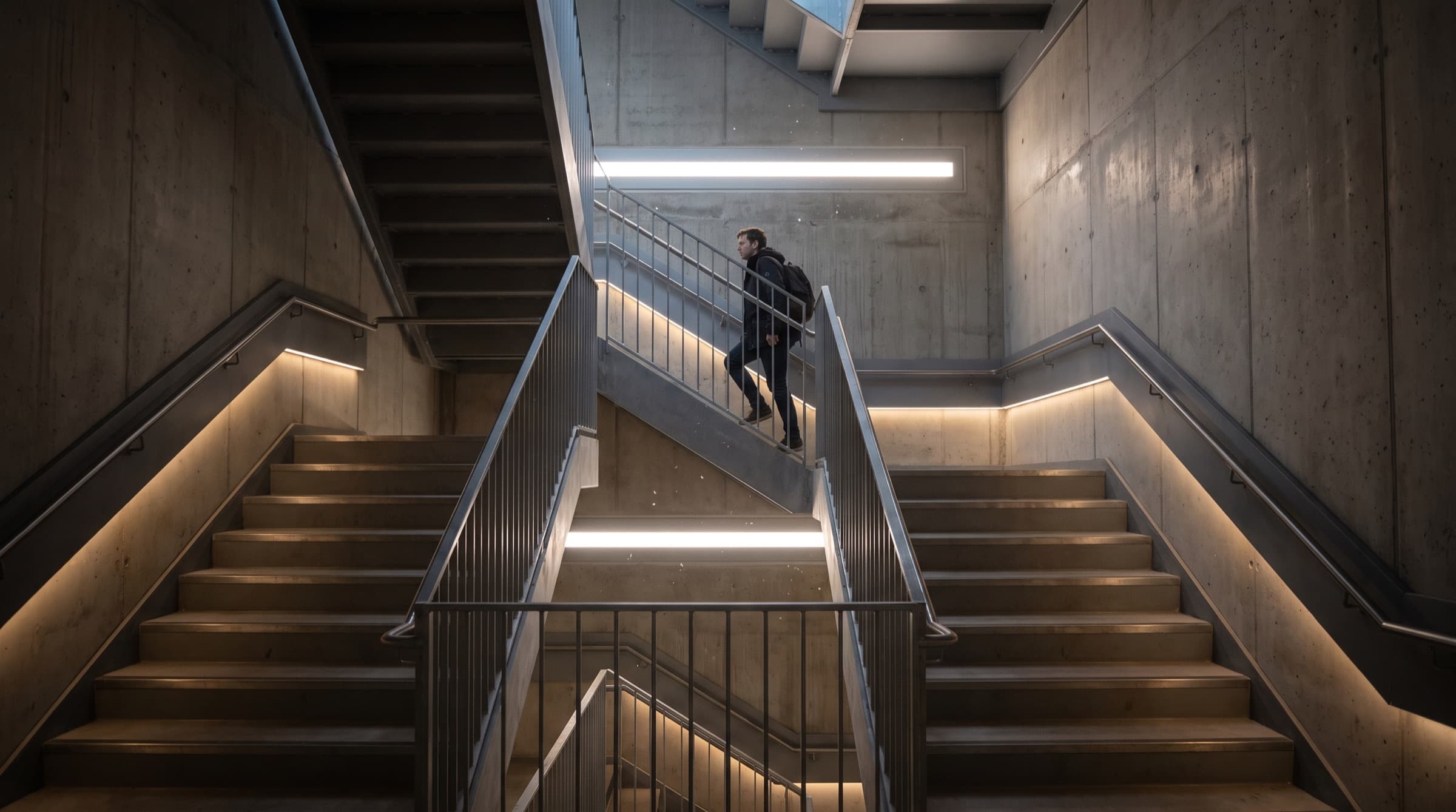

Treppenhäuser und Flure
Treppenhäuser zählen zu den stärksten Anwendungsfällen. In vielen Ländern und Rechtsräumen schreibt die Vorschrift aus Sicherheits- und Evakuierungsgründen eine durchgängige Standby-Beleuchtung im Treppenhaus vor — die genauen Vorgaben unterscheiden sich je nach Land, prüfen Sie also die örtlich geltende Norm. Mit modularen Komponenten hält ein Treppenhaus diesen geforderten Standby-Pegel, wenn es leer ist, und geht in dem Moment auf volle Helligkeit, in dem jemand eintritt — die Anforderung wird zu den geringstmöglichen Betriebskosten erfüllt. Dieselbe Logik trägt in Flure und Fluchtwege. Testen Sie den 3D-Showroom Treppenhaus.
Wie eine Swarm-Gruppe den Bereich vor der Bewegung entlang eines Flurs beleuchtet und dahinter abdimmt — nicht nur die einzelne Leuchte darüber.
Für wen das gedacht ist
Ein Projekt, das smarte, präsenzbewusste Leuchten braucht?
Erzählen Sie uns vom Raum und von den Leuchten, die Sie haben oder einsetzen wollen. — wir erarbeiten mit Ihnen die richtige Mischung aus Antennen, Sensoren und Treibern.
Sie wollen das in Ihren eigenen Projekten einsetzen?
Wenn Sie Beleuchtung für Kunden planen oder ein Integrationsbüro führen: Mit modularen MESHLE-Komponenten bringen Sie Swarm, Tunable White und Tageslichtnutzung in jedes Projekt, ohne Ihre Hardware-Strategie zu ändern. Integratoren-Pfad ansehen.
Sie wollen MESHLE in Ihre Treiber oder Leuchten integrieren?
Für Leuchten-OEMs und Treiberhersteller bietet MESHLE vorzertifizierte Module, eigene Firmware-Profile und White-Label-App-Branding, sodass die smarte Steuerung als Teil Ihres eigenen Produkts ausgeliefert wird. — Stichwort „OEM“ in der Nachricht, dann routen wir Sie ans richtige Team.
Die Hardware aus dem Katalog
Jeder Aufbau auf dieser Seite läuft mit regulären MESHLE-Katalogprodukten — CUPOWER SKY Antennen und Treiber neben SHARKWARD PIR-Sensoren und MESHLE-Controllern. Wählen Sie die Teile, die zu Ihrer Leuchte passen; sie teilen sich dieselbe UART-Schnittstelle und 20-mm-Montage und arbeiten sofort zusammen.
Häufig gestellte Fragen
Was ist ein modularer Baukasten für smarte Leuchten?
Es ist ein kleiner Satz austauschbarer Teile — eine Bluetooth-Antenne, ein PIR-Präsenzsensor und ein Treiber — der fast jede Leuchte ohne eigene Elektronik in eine smarte, präsenzbewusste Leuchte verwandelt. Antenne und Sensor verbinden sich über ein UART-Kabel mit dem Treiber und sitzen im selben 20-mm-Standardloch, sodass Sie pro Leuchte die passenden Teile verbauen. Das Ergebnis tritt dem MESHLE Bluetooth Mesh bei und unterstützt Swarm, Tunable White und Tageslichtnutzung.
Was hat es mit dem 20-mm-Loch und der Metallmontage auf sich?
Sowohl die CUPOWER SKY Antenne als auch der SHARKWARD Sensor sind dafür ausgelegt, in ein 20-mm-Standardloch in der Metallfläche der Leuchte gesetzt zu werden. Die Montage der Antenne auf der Metallhaut verschafft ihr die Funkreichweite, die ein geschlossenes Metallgehäuse sonst blockieren würde, während der Treiber im Inneren verborgen bleibt. Weil beide Teile dasselbe Loch und dieselbe UART-Schnittstelle nutzen, sind sie mechanisch und elektrisch austauschbar.
Was ist UART und warum ist es hier wichtig?
UART ist eine einfache serielle Verbindung zwischen Treiber und Antenne bzw. Sensor. Sie macht Funkmodul und Sensor zu austauschbaren Teilen statt zu fest auf eine Platine gelöteten Komponenten. Jeder CUPOWER SKY Treiber — und der MESHLE 0-10V Treiber — nimmt Antenne oder Sensor über dasselbe UART-Kabel auf, und das ist der Kern der modularen Idee.
Welche Treiber funktionieren mit Antenne und Sensor?
Die CUPOWER SKY Treiber — Konstantstrom-Treiber mit Mikrocontroller, aber ohne eigenes Bluetooth — nehmen die SKY Antenne oder den SHARKWARD Sensor über UART auf. Auch MESHLEs eigener 0-10V Treiber (4-Kanal) nimmt beide Teile über UART auf, sodass dieselbe Antenne und derselbe Sensor über CUPOWER-Treiber und MESHLEs eigene hinweg reichen. Die CUPOWER SKY Familie umfasst lineare und kompakte Bauformen sowie Tunable-White-Varianten.
Antenne oder Sensor — was braucht meine Leuchte?
Das hängt von der Rolle der Leuchte ab. Verbauen Sie nur die Antenne, wenn die Leuchte steuerbar sein und dem Mesh beitreten, sich für die Präsenz aber auf ihre Nachbarn verlassen soll. Verbauen Sie nur den Sensor, wenn die Leuchte Präsenzdaten beisteuern soll. Verbauen Sie beides für einen vollständig selbstbewussten Knoten, der eigenständig erkennt und reagiert. Die Wahl fällt pro Leuchte beim Einbau, nicht beim Platinendesign.
Braucht das WLAN, die Cloud oder einen Hub?
Nein. Die modularen Teile laufen lokal im MESHLE Bluetooth Mesh zwischen den Geräten. Kein Internet, kein WLAN, keine Cloud und kein zentraler Hub sind nötig — MESHLE ist offline-first. Ein MESHLE Gateway lässt sich später hinzufügen, falls Fernzugriff, Sprachsteuerung oder GLT-Anbindung gewünscht sind, ist aber optional und verändert das lokale Verhalten der Leuchten nicht.
Kann ich eine bestehende Leuchte nachrüsten?
Oft ja. Wenn eine Leuchte ein 20-mm-Loch in ihrer Metallfläche hat oder bekommen kann und einen kompatiblen Treiber nutzt, lassen sich Antenne und Sensor ergänzen, um sie smart zu machen. Für Leuchten, die die Teile nicht direkt aufnehmen können, bietet MESHLE außerdem Interface-Controller, die bestehende Leuchten ins Mesh holen. Der passende Weg hängt von der konkreten Leuchte ab — das bestätigt unser Team gern.
Worin unterscheidet sich Swarm von einer einfachen Corridor Function?
Corridor Function ist ein Schema pro Treiber, bei dem eine Leuchte auf volle Helligkeit geht und die nächsten ein bis zwei auf reduziertem Pegel folgen — eindimensional und geskriptet. MESHLE Swarm wirkt flächig: Jede Leuchte der Gruppe kennt den nächstgelegenen aktiven Sensor im gesamten Raum und berechnet daraus ihre eigene Helligkeit, ohne Master-Leuchte. Swarm ist eine echte Obermenge von Corridor Function. Den vollständigen Vergleich finden Sie im Leitfaden zum Schwarmlicht.
Unterstützt es Tunable White und Human Centric Lighting?
Ja, mit einem Tunable-White-Treiber. Dieselben modularen Teile liefern dann eine Warm-zu-Kalt-Weißsteuerung und Human Centric Lighting, bei dem sich die Farbtemperatur über den Tag für den circadianen Komfort verschiebt. HCL läuft zusätzlich zu Swarm — die eine Ebene entscheidet, wie hell, die andere, welche Farbtemperatur. Wie die Weißlicht-Steuerung in der MESHLE App funktioniert, zeigt das Tunable-White-Interface (CCT).
Wie viel Energie spart das?
Weil Leuchten nur dort auf volle Helligkeit laufen, wo Präsenz erkannt wird, und überall sonst gedimmt oder aus bleiben, sinken die Gesamtbetriebsstunden gegenüber Dauerlicht deutlich. Die genaue Einsparung hängt vollständig vom Raum, vom Nutzungsmuster und vom konfigurierten Ruhepegel ab — deshalb nennen wir keine einzelne Prozentzahl; jede ehrliche Angabe ist projektabhängig. Wir modellieren die Einsparung gern für Ihr Layout.
Ist der Sensor für den Außeneinsatz geeignet?
Ja. Der SHARKWARD Bluetooth-Sensor ist nach IP66 ausgelegt und damit sowohl für Mast- und Wegebeleuchtung im Außenbereich als auch für Nass- und Industrieumgebungen geeignet, nicht nur für saubere Innendecken. Auch die Montage der CUPOWER SKY Antenne auf der Metallhaut hilft, die Reichweite in Außenleuchten zu halten.
Wie viele Leuchten passen in ein Netzwerk?
Ein einzelnes MESHLE Bluetooth Mesh Netzwerk unterstützt bis zu 255 Knoten. Für größere Anlagen können mehrere Mesh-Netzwerke über den MESHLE Edge Server zu vereinten Zonen mit bis zu 20.000 Geräten zusammengefasst werden. Sehr große Anlagen werden meist in logische Gruppen aufgeteilt — pro Etage, pro Gang, pro Zone.
